Bê tông cốt thép là vật liệu bền và chắc chắn nhưng nó vẫn tiềm ẩn nhiều rủi ro bên trong, khiếm khuyết. Những vấn đề đó nếu không được phát hiện kịp thời có thể gây giảm hiệu suất, mất an toàn hoặc thậm chí nguy cơ công trình suy giảm. Khi đó, siêu âm bê tông cốt thép (ultrasonic testing) là kỹ thuật kiểm tra không phá hủy (NDT) được ứng dụng rộng rãi để đánh giá chất lượng bê tông, định vị cốt thép, phát hiện khuyết tật. Hãy cùng Vina Good Tech tìm hiểu vì sao phải siêu âm bê tông cốt thép, ứng dụng, quy trình thực hiện ngay dưới đây.
Siêu âm bê tông cốt thép là gì?
Siêu âm bê tông cốt thép là một kỹ thuật kiểm tra không phá hủy (NDT) sử dụng sóng âm tần siêu âm để kiểm tra nội tại của bê tông. Sóng siêu âm được truyền vào kết cấu bê tông, khi chúng gặp các ranh giới, khuyết tật (như void (lỗ rỗng), vết nứt hoặc cốt thép,…) một phần sóng sẽ bị phản xạ lại. Dựa vào thời gian truyền và phản xạ, người kiểm tra có thể đánh giá chất lượng bê tông.
Phương pháp phổ biến nhất là Ultrasonic Pulse Velocity (UPV), trong đó một xung âm được phát từ đầu dò này, truyền qua bê tông và được đầu dò thu lại bên kia. Thời gian truyền sóng được đo để xác định tốc độ xung siêu âm, là chỉ số phản ánh mật độ, đồng nhất của bê tông, sự tồn tại của khuyết tật.
Một kỹ thuật cao cấp hơn là ultrasonic tomographic (CT), cho phép tạo hình ảnh mặt cắt bê tông và xác định vị trí cốt thép hoặc khuyết tật bên trong. Một số thiết bị phổ biến để siêu âm bê tông cốt thép bao gồm:
- Máy siêu âm cầm tay UPV (Pulse Velocity Tester) để đo tốc độ xung trong thực địa.
- Thiết bị siêu âm định vị cốt thép (rebar locator), dùng để xác định vị trí và đường kính thép trong bê tông. Ví dụ: máy ZBL-R630A đo đường kính cốt thép và lớp bảo vệ bê tông.
- Hệ thống siêu âm chụp (tomography) để mô phỏng cấu trúc bên trong bê tông, phát hiện rỗng, khuyết tật, hình ảnh cốt thép.
>> Xem thêm:
Vì sao phải siêu âm bê tông cốt thép?
Có nhiều lý do thuyết phục vì sao việc siêu âm bê tông cốt thép đối với kỹ sư, chủ đầu tư và đội thi công, bao gồm:
Đảm bảo chất lượng bê tông
Khi sóng siêu âm truyền qua bê tông, nếu tốc độ xung thấp hoặc dao động lớn cho thấy có sự xuất hiện khuyết tật như rỗ khí, vết nứt hoặc vùng bê tông không đồng nhất. Việc phát hiện sớm giúp đưa ra biện pháp sửa chữa hoặc gia cố trước khi khuyết tật trở nên nguy hiểm hơn.
Kiểm tra vị trí và tình trạng cốt thép
Phương pháp siêu âm còn cho phép định vị thép trong bê tông, xác định vị trí thanh cốt thép, chiều dày lớp bê tông che phủ (cover) hoặc độ ăn mòn của thép bên trong. Điều này rất quan trọng để đảm bảo cốt thép được bố trí đúng thiết kế và không bị hỏng do ăn mòn, ảnh hưởng đến khả năng chịu lực.
Phòng ngừa sự cố công trình
Nếu một cấu trúc bê tông có khuyết tật nghiêm trọng như rỗng, nứt hoặc cốt thép bị ăn mòn mà không được phát hiện, có thể gây suy giảm khả năng chịu lực, hỏng kết cấu hoặc sụp đổ công trình. Thử nghiệm siêu âm thường xuyên giúp phát hiện sớm và xử lý kịp thời, làm giảm nguy cơ sự cố.
Hỗ trợ bảo trì và đánh giá tuổi thọ
Việc kiểm tra định kỳ bằng siêu âm cung cấp dữ liệu về tính đồng nhất, độ xốp, khuyết tật phát sinh theo thời gian. Nhờ đó, kỹ sư có thể lập kế hoạch bảo trì hoặc sửa chữa bảo vệ công trình, kéo dài tuổi thọ kết cấu.
Ưu điểm của phương pháp siêu âm bê tông cốt thép
So với các phương pháp truyền thống, siêu âm mang lại nhiều lợi thế nổi bật trong việc kiểm tra bê tông cốt thép, bao gồm:

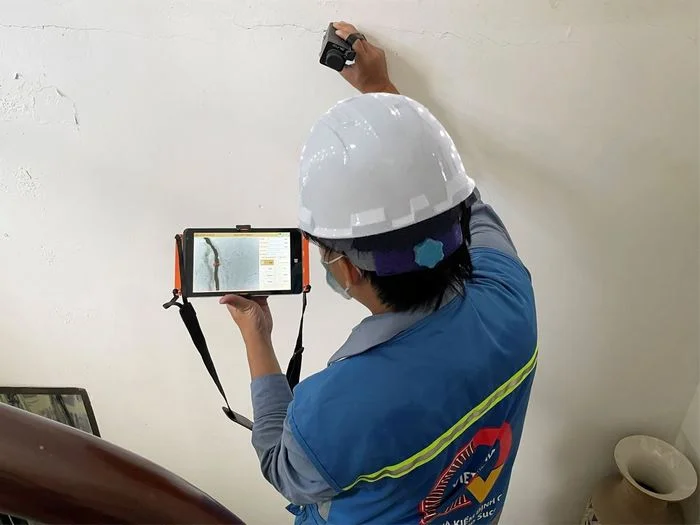

Không phá hủy
Một trong những ưu điểm lớn nhất là siêu âm không làm hỏng cấu trúc bê tông. Không cần khoan, cắt bê tông để lấy mẫu nên công trình vẫn giữ nguyên vẹn sau khi kiểm tra.
Độ chính xác cao và nhanh chóng
Phương pháp UPV hoặc siêu âm tomographic cho phép phát hiện khuyết tật bên trong với độ nhạy cao. Ngoài ra, việc đo và đánh giá có thể thực hiện nhanh, trong thời gian thực địa, giúp kỹ sư đưa ra quyết định nhanh chóng. Tomography siêu âm thậm chí cho phép tạo ảnh 3D của cấu trúc bê tông, xác định vị trí rỗng, cốt thép, vết nứt.
Ứng dụng linh hoạt
Phương pháp siêu âm có thể áp dụng cho nhiều loại bê tông: bê tông mới, bê tông đã sử dụng lâu, cầu, cọc, tường, dầm… Kỹ thuật này cũng phù hợp kiểm tra ở nhiều hình dạng cấu trúc khác nhau.
An toàn cho người kiểm tra
Siêu âm không sử dụng bức xạ nguy hiểm như tia X hoặc gamma. Thiết bị siêu âm an toàn, ít rủi ro sức khỏe cho người vận hành.
>> Xem thêm:
Quy trình siêu âm bê tông cốt thép
Để thực hiện siêu âm bê tông đúng cách và đạt kết quả cao, cần tuân theo các bước cơ bản sau đây:
- Chuẩn bị bề mặt: Làm sạch bê tông, loại bỏ bụi và mảnh vụn để đầu dò tiếp xúc tốt.
- Cài đặt thiết bị: Đặt đầu dò tại vị trí phù hợp, chọn tần số sóng siêu âm thích hợp.
- Thực hiện đo: Phát xung, thu echo, đo thời gian truyền sóng; dùng UPV hoặc phương pháp pitch-catch/tomographic.
- Phân tích: Xác định khuyết tật (void, nứt, cốt thép) và tái tạo hình ảnh 2D/3D nếu cần.
Hy vọng nội dung bài viết của Vina Good Tech đã giúp bạn hiểu rõ vì sao phải siêu âm bê tông cốt thép. Nhờ khả năng kiểm tra không phá hủy, phát hiện các khuyết tật âm ẩn bên trong bê tông và đánh giá tình trạng cốt thép, công nghệ giúp đảm bảo an toàn, kéo dài tuổi thọ công trình và giảm rủi ro sự cố. Siêu âm định kỳ cho các cấu kiện bê tông cốt thép còn giúp chủ đầu tư và kỹ sư nắm bắt sớm các vấn đề, từ đó lên kế hoạch bảo trì, sửa chữa kịp thời, đảm bảo an toàn cao nhất cho công trình.
